综合噪声治理方案

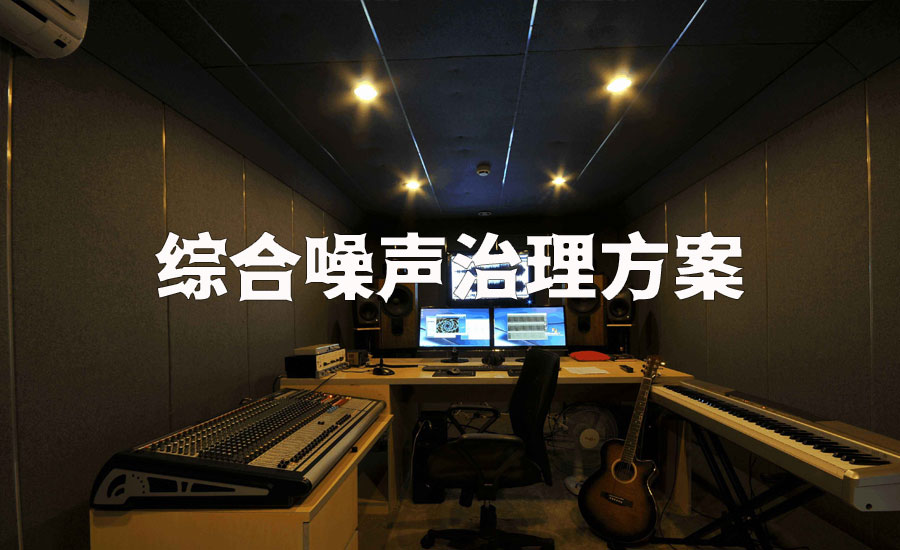

录播室声学设计

注：具体项目需要根据客户实际声学环境进行设计，此项目为领域内某一案例。

项目概况：

本项目主要对某校区的录播室进行声学设计。该录播室设计主要包括70平方米的录播室装饰工程与建筑声学相关的内容。设计达到视听系统厅堂扩声声学特性指标声音质量主观评价技术指标要求。具体工程内容在于室内整体吸隔声处理，表面装饰，以及线管布置、照明等项目，能够配置活动背景，可满足日常教学及影音活动需要。
根据录播室的使用功能，确定室内声学设计音质指标，使各室均有较好的声学环境，避免一些常见的声学缺陷；对录播室及其控制室提出相应的建筑声学处理方案，主要包括围护构造隔声性能指标的确定，以及提高围护构造隔声能力的措施，具体包括隔声墙体、隔声吊顶的结构做法要求等。上述声学用房室内混响时间的计算、所需设置吸声材料的数量、构造和配置方式等。

录播室及其控制室隔声设计：
录播室的室内允许本底噪声指标均为NC—25曲线，录播室若做浮筑构造，室内允许的本底噪声可达到NC—15曲线，这是一个比较高的专业声学用房的标准；若不采用浮筑构造，室内允许的本底噪声可放宽为NC—25曲线。
考虑到承重、经济性，施工影响及使用要求，演播室拟采用非浮筑构造，既在现有的地坪上做隔声减振处理，而隔声、吸声吊顶通过弹性吊钩与上层楼板相连。这样可适当减少整个浮筑套房对现有建筑楼板荷载的要求，同时又具备对低频振动所引起固体声隔离，从而使录播室内允许的本底噪声可达到较高的专业录音用房的标准NC—15曲线。
为达到上述室内允许的本底噪声指标的要求，在室内的内层做轻钢龙骨石膏板或高压纤维水泥板轻质隔声墙体，构成重墙、轻墙复合墙体，以达到墙体隔声的要求。

声学设计目标：
1）、各室的混响时间及其频率特性应符合设计声学指标要求；
2）、各室无回声、颤动回声及声染色等音质缺陷；
室内声场特性良好，声场分布均匀，满足现场录音及后期制作的要求；
3）、室内足够安静，建筑外环境及空调、通风系统无噪声干扰；
4）、声学材料的选用和构造的设计、配置具有良好的装修视觉效果，在达到声学要求的同时，具备较好的技术经济性；
5）、声学材料和构造的选用、设计应满足有关消防要求；
6）、录播室和控制室的室内本底噪声控制在30 dBA以内。

录播室声学设计措施，根据建声设计方案，对以下几部分着重考虑：
1、噪声控制分析
录播室的噪声来自多方面，既有录播室外部的噪声，又有录播室内部的噪声。一类来自录播室建筑之外，例如过往车辆、飞机所产生的交通噪声；另一类来自建筑物之内，但又在演播室之外的噪声，例如相邻办公室或楼梯噪声，及录播室工作时，摄像机的移动噪声和工作人员的走动噪声等。正常情况下，环境背景噪声值在55—70 dBA之间。
噪声传入录播室主要通过三种途径，一是声波的透射性，噪声作用于墙壁、地板、天花板而产生振动，把声能辐射进演播室；二是通过施工时留下的缝隙传入演播室；三是通过固体传声而进入演播室。
2、做法
1）、墙面吸隔声处理
在现有的墙体上，沿顶地做100mm厚的吸隔声层，采用木龙骨+硅酸钙板+吸声岩棉+穿孔石膏板+吸音板的构造，该种改造直接在墙体上进行，经济快捷，同时有30分贝以上的隔声量。
2）、地面减振处理
采用浮筑地面法是最有效的方法，但是考虑到施工、建设成本、要求、环境等因素，故采用简易的方案，即在现有的瓷砖地面上，铺设一道减振垫，然后在减振垫上铺一层塑胶地板，以加强表面整体隔声及硬度，最后在表面铺设一层吸隔声地毯即可。该方案可实现最大化的性价比，并且可获得良好的声学效果。
3）、顶面吸隔声处理
对顶面采取轻钢龙骨+吸声岩棉+穿孔石膏板+空间吸声体的做法，从而达到良好的声学性能。
4）、隔断
录播室与控制室之间的用90轻钢龙骨做200mm厚隔断。采用轻钢龙骨+吸声岩棉+双面石膏板+双面隔音毡+吸声孔板的做法，该构造可实现40分贝的隔声量。
5）、隔声门
采用专用定制的钢制隔声门，可达到40分贝以上的隔声量。
6）、窗
将现有的窗闭合，窗框用玻璃胶封死，提高现有窗体的密封性，起到一定的隔声效果。
3、照明设计
采用简易照明手段，配合灯光设计，满足非录制状态下的照明要求。
4、混响时间控制
1）、空间设计
混响时间是录播室音质好坏的重要因素,混响时间过短,演播室内声音发干,过长声音拖尾.混响时间控制包括二方面,一是适当选择录播室长\宽\高的比例,使室内声音的任一频率信号都不会过分加强或减弱;二是合理设计室内吸声装修,使混响时间按近设计值。
2）、空间吸声体
采用悬挂式空间吸声体构造，主要是为混响时间而设置，可改善吸声效果，起到调节混响时间的作用。
